Ventaja Mecánica

La ventaja mecánica (VM) es la relación entre la fuerza que se aplica en un sistema de poleas y la fuerza que se transmite a la carga. Cuanto mayor sea la VM, menor esfuerzo necesita hacer el operario para mover la misma masa.



---

¿Cómo se aplica en seguridad y rescate?

La ventaja mecánica se utiliza en:

• Maniobras de rescate en altura y espacios confinados.
• Izado de cargas o victimas con trípodes de rescate, pescantes de rescate y tornos de recuperación.
• Evacuación controlada con camillas de rescate o equipos pesados.

En estos escenarios, lo importante no es solo “tirar fuerte”, sino hacerlo de forma eficiente, con el menor esfuerzo y mayor seguridad.

---

VENTAJA MECÁNICA 1:1

🔹 ¿Qué es?

Sistema directo, sin reducción de esfuerzo. La fuerza que aplica el operario es igual a la fuerza que se transmite a la carga.

📐 Ejemplo práctico:

• Si un rescatador quiere subir a un operario de 80 kg, debe aplicar 80 kgf (≈ 784 N).

• Se usa una cuerda pasada por un punto fijo (sin poleas móviles).

🔻 Características:

• Ventaja teórica: 1:1

• Cuerda necesaria: 1 m tirado = 1 m subido

• Fuerza aplicada = peso de la carga

• Sin ahorro de esfuerzo, pero simple y rápido.

💬 Uso habitual:

• Maniobras básicas.

• Descensos y aseguramientos.

• Situaciones donde no interesa reducir esfuerzo, sino tener contacto directo con la carga.

---

⚙️ VENTAJA MECÁNICA 2:1

🔹 ¿Qué es?

Sistema que reduce a la mitad la fuerza necesaria para mover una carga. Utiliza una polea móvil que reparte la carga entre dos tramos de cuerda.

📐 Ejemplo práctico:

• Para subir 100 kg, el operario solo necesita tirar de 50 kgf (≈ 490 N).

• Cada tramo que sostiene la carga soporta 50 kgf.

• Si se quiere subir 1 m, hay que tirar 2 m de cuerda.

🔻 Características:

• Ventaja teórica: 2:1

• Cuerda necesaria: 2 m tirado = 1 m subido

• Fuerza aplicada = mitad del peso de la carga

• Mayor eficiencia, aunque más cuerda y componentes.

💬 Uso habitual:

• Izado de camillas o víctimas en espacios confinados.

• Tensado de líneas.

• Maniobras con esfuerzo controlado por un solo operario.

---

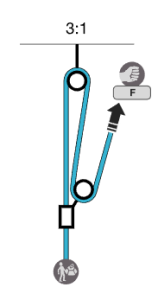

⚙️ VENTAJA MECÁNICA 3:1

🔹 ¿Qué es?

Sistema con una polea móvil y una polea de reenvío. Permite elevar una carga aplicando solo un tercio de su peso. Es muy común en rescate industrial y sistemas tipo Z-drag.

📐 Ejemplo práctico:

• Para levantar 90 kg, el operario solo necesita aplicar 30 kgf.

• Si se quiere subir 1 m, hay que tirar 3 m de cuerda.

🔻 Características:

• Ventaja teórica: 3:1

• Cuerda necesaria: 3 m tirado = 1 m subido

• Fuerza aplicada = ⅓ del peso de la carga



💬 Uso habitual:

• Maniobras de rescate vertical.

• Evacuación de personas con camillas de evacuación.

• Tensión de líneas de vida provisionales.

---

⚙️ VENTAJA MECÁNICA 4:1

🔹 ¿Qué es?

Sistema con dos poleas móviles o compuesto (por ejemplo, 2:1 sobre 2:1). Reduce aún más el esfuerzo, ideal cuando se eleva mucho peso con poco personal.

📐 Ejemplo práctico:

• Para subir 120 kg, el operario aplica 30 kgf.

• Requiere tirar 4 m de cuerda por cada 1 m de subida.

🔻 Características:

• Ventaja teórica: 4:1

• Fuerza aplicada = ¼ del peso

• Más poleas = más fricción = menor eficiencia real

• Más voluminoso y más cuerda a gestionar

💬 Uso habitual:

• Sistemas de polipastos de rescate o kit de rescate en alturas premontados tipo JAG System o Jag Rescue Kit.

• Trípodes y pescantes con izado de equipos pesados

• Montajes con poco espacio para aplicar fuerza directa

---

⚙️ VENTAJA MECÁNICA 5:1

🔹 ¿Qué es?

Sistema compuesto más complejo, ideal para cargas muy pesadas o cuando se necesita máxima precisión. Suele combinar un 3:1 y un 2:1.

📐 Ejemplo práctico:

• Para levantar 150 kg, se aplican solo 30 kgf.

• Necesita tirar 5 m de cuerda por cada 1 m de ascenso.

🔻 Características:

• Ventaja teórica: 5:1

• Fuerza aplicada = ⅕ del peso

• Necesita más espacio, cuerda y organización

• Altamente dependiente del tipo de poleas (rodamiento vs casquillo)

💬 Uso habitual:

• Rescates técnicos complejos

• Tensado de líneas estructurales o cargas inestables

• Movimientos controlados con poco margen de error

---

🧯 LA CLAVE: OJO CON LA FRICCIÓN

La ventaja mecánica teórica es solo eso: teoría.
En el mundo real, la fricción en poleas, mosquetones, cuerdas y desviadores reduce la eficiencia del sistema, a veces de forma brutal.

💥 Pérdidas típicas:

• Poleas simples sin rodamientos → hasta un 30–40% menos de rendimiento.

• Poleas con rodamiento de bolas o cojinetes → pérdidas < 10% si todo está bien montado.

• Poleas mal alineadas o ángulos excesivamente cerrados → pérdidas acumuladas.

🔧 Consejos prácticos:

• Usa poleas con rodamientos sellados.

• Mantén la cuerda limpia, seca y sin torceduras.

• Alinea los elementos: sin desviadores mal colocados, sin rozar con estructuras.

• Si la carga no sube fluida, no metas más fuerza: revisa la fricción.

---

🎯 ¿CÓMO SABER LA VENTAJA MECÁNICA?

🧮 Método rápido:

🔹 Cuenta los tramos de cuerda que sostienen directamente la carga.
Cada tramo que sube desde la carga está absorbiendo parte del peso.

Ese número = VM teórica del sistema.

🔹 Si hay poleas móviles, aumentas la VM.
🔹 Si las poleas solo redirigen la cuerda (poleas fijas), no añaden VM.

📌 Ejemplo:

• Una polea móvil en la carga, con una polea de reenvío → 3:1.

• Dos poleas móviles en cascada → 4:1 o 5:1, según el montaje.

• Polea en techo solo para redirigir → 0 de aporte a la VM.
