Fijaciones para anclajes anticaídas: Tipos, criterios de selección y errores que no deberías cometer

1. Introducción

Cuando alguien dice “voy a instalar un anclaje”, normalmente está metiendo en la misma frase tres cosas distintas: el dispositivo de anclaje, la fijación y la estructura soporte.

Y ahí empieza el problema.

Un punto de anclaje conforme a EN 795 puede ser excelente. La chapa puede estar perfectamente diseñada. El marcado puede ser correcto. El fabricante puede haber hecho sus ensayos. Pero si la fijación elegida no es la adecuada, si el soporte no tiene capacidad o si la instalación está mal ejecutada, el sistema deja de ser seguro.

Así de simple.

En un sistema anticaídas no trabaja solo “el anclaje”. Trabaja todo el conjunto:

• el dispositivo de anclaje;
• la fijación;
• el soporte estructural;
• la geometría de instalación;
• el par de apriete;
• la profundidad de empotramiento;
• la distancia al borde;
• la distancia entre fijaciones;
• el estado real del material base;
• la ejecución del instalador.

Por eso este artículo no va de “qué taco aguanta más”.

Va de entender qué tipo de fijación tiene sentido para cada instalación y qué errores convierten una solución aparentemente robusta en una cagada peligrosa.

---

2. Anclaje no es lo mismo que fijación

2.1. Qué es el dispositivo de anclaje

El dispositivo de anclaje es el elemento al que se conecta el sistema anticaídas.

Puede ser:

• un punto de anclaje individual;
• un poste;
• una línea de vida horizontal;
• un carro;
• un anclaje temporal;
• un sistema de anclaje tipo A, B, C, D o E según EN 795.

Es decir, es el componente diseñado para servir de punto de conexión al usuario.

2.2. Qué es la fijación

La fijación es lo que une ese dispositivo a la estructura.

Puede ser:

• una varilla roscada con resina;
• un anclaje mecánico expansivo;
• un tornillo para hormigón;
• una varilla pasante;
• una contraplaca;
• tornillería estructural;
• tirafondos para madera;
• sistemas específicos para chapa o panel.

La fijación no es el punto de anclaje.

Es el elemento que permite transmitir la carga desde el dispositivo hasta la estructura.

2.3. Qué es el soporte estructural

El soporte es el material donde se instala todo el conjunto.

Puede ser:

• hormigón;
• viga de acero;
• madera;
• cubierta de chapa simple;
• cubierta de panel sándwich;
• cubierta de junta alzada;
• roca

Y aquí viene una de las claves: una fijación magnífica instalada sobre un soporte malo no hace milagros.

El taco químico no convierte un ladrillo hueco en hormigón armado.

Ojo con esto, porque en obra se ve más de lo que debería.

---

3. Qué papel juega la EN 795

La EN 795 regula dispositivos de anclaje.

Pero no significa que cualquier instalación realizada con cualquier tornillo, taco, varilla o resina quede automáticamente cubierta por la norma.

El fabricante del dispositivo puede haber ensayado el punto de anclaje con una fijación concreta, sobre un soporte concreto, con una geometría concreta y bajo unas condiciones concretas.

Eso no autoriza a instalarlo “más o menos igual” con otra fijación que teníamos en la furgoneta.

La pregunta correcta no es:

“¿Este punto de anclaje cumple EN 795?”

La pregunta correcta es:

“¿Este punto de anclaje, con esta fijación, sobre este soporte y con esta instalación concreta, responde a las cargas previstas?”

Esa es la diferencia entre instalar y hacer bricolaje con sistema de anclaje anticaídas.

---

4. Qué información debe dar el fabricante

Antes de instalar un punto de anclaje, hay que leer el manual.

Sí, leerlo.

No mirarlo por encima.

El fabricante debería indicar, como mínimo:

• tipo de soporte permitido;
• tipo de fijación recomendada;
• diámetro de la fijación;
• calidad del acero;
• profundidad mínima de instalación;
• diámetro de perforación;
• par de apriete;
• distancia mínima al borde;
• distancia mínima entre fijaciones;
• espesor mínimo del soporte;
• limitaciones ambientales;
• número máximo de usuarios;
• procedimiento de inspección.

Si el manual dice M12, no se instala M10 porque “total, aguanta”.

Si exige inoxidable A4, no se coloca cincado porque “está bajo cubierta”.

Si pide una profundidad mínima, no se perfora menos porque “me encontré ferralla”.

Y si el soporte no coincide con lo indicado por el fabricante, hay que parar y estudiar la instalación.

Y esa es la mayor putada en obra, que lo que te han dicho que es hormigón de 30 cm es un recrecido de 10 cms.

---

5. Tipos principales de fijaciones para anclajes anticaídas

5.1. Anclajes químicos

Los anclajes químicos son una de las soluciones más habituales para instalar puntos de anclaje sobre hormigón.

Funcionan mediante una resina que une una varilla roscada al soporte.

La carga se transmite principalmente por adherencia entre:

• la varilla;
• la resina;
• la pared del taladro;
• el hormigón.

No trabajan por expansión mecánica, sino por adherencia.

5.1.1. Ventajas del anclaje químico

Las principales ventajas son:

• alta capacidad de carga;
• buen comportamiento en cargas importantes;
• menores tensiones internas en el hormigón;
• posibilidad de trabajar con distancias menores al borde que muchos expansivos;
• buena adaptación a soportes irregulares;
• posibilidad de usar varillas inoxidables;
• menor riesgo de fisuración por expansión.

Por eso se utilizan mucho en instalaciones permanentes de seguridad.

5.1.2. Inconvenientes del anclaje químico

También tienen inconvenientes:

• requieren limpieza rigurosa del taladro;
• dependen mucho de la temperatura;
• necesitan tiempo de curado;
• pueden verse afectados por humedad si la resina no está prevista para ello;
• requieren boquillas mezcladoras adecuadas;
• exigen respetar el volumen de resina;
• no admiten improvisaciones.

Un químico mal instalado puede dar una falsa sensación de seguridad.

Y eso es peor que ver claramente que algo está mal.

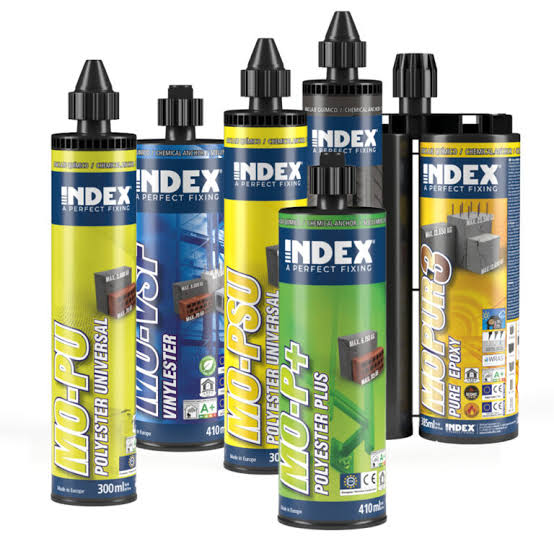

5.1.3. Tipos de resinas o anclaje químico

No todos los anclajes químicos son iguales.

Aunque exteriormente todos parezcan un cartucho con dos componentes, las resinas poseen comportamientos muy diferentes en cuanto a:

• capacidad de carga;
• velocidad de curado;
• resistencia química;
• comportamiento a temperatura;
• instalación en humedad;
• resistencia a largo plazo;
• precio.

Por este motivo, elegir una resina únicamente porque sea la más económica suele ser una mala decisión.

5.1.3.1. Resinas de poliéster

Las resinas de poliéster fueron durante muchos años las más habituales debido a su bajo coste.

Sus principales ventajas son:

• precio reducido;
• curado rápido;
• facilidad de aplicación;
• buena disponibilidad.

Sin embargo, presentan algunas limitaciones importantes:

• menor resistencia mecánica;
• peor comportamiento a largo plazo;
• menor resistencia química;
• limitaciones en hormigón fisurado;
• sensibilidad a determinadas condiciones ambientales.

Por ello, suelen utilizarse en:

• cargas ligeras;
• instalaciones auxiliares;
• fijaciones no estructurales;
• aplicaciones de mantenimiento;
• elementos secundarios.

Personalmente, para aplicaciones permanentes de seguridad anticaídas, no suele ser mi primera elección.

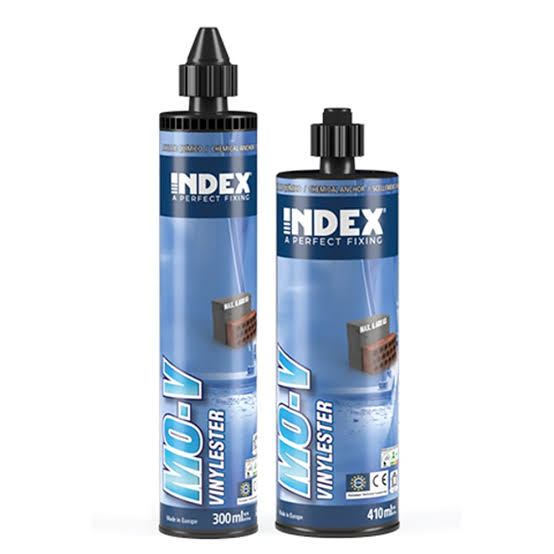

5.1.3.2. Resinas viniléster

Actualmente las resinas viniléster son probablemente las más utilizadas en instalaciones de anclajes estructurales y sistemas anticaídas.

Ofrecen un equilibrio muy interesante entre:

• resistencia mecánica;
• velocidad de curado;
• facilidad de instalación;
• comportamiento químico;
• coste.

Sus ventajas principales son:

• elevadas cargas;
• buena resistencia química;
• buen comportamiento frente a humedad;
• tiempos de curado razonables;
• aplicaciones en hormigón fisurado según ETA;
• utilización habitual en anclajes estructurales.

Por este motivo, muchos fabricantes de sistemas anticaídas recomiendan resinas viniléster para instalaciones permanentes sobre hormigón.

En mi experiencia, suelen representar la solución más equilibrada para la mayoría de instalaciones de puntos de anclaje y líneas de vida.

5.1.3.3. Resinas epoxi

Las resinas epoxi se consideran generalmente las de mayores prestaciones.

Ofrecen:

• capacidades de carga muy elevadas;
• excelente adherencia;
• gran resistencia química;
• muy buen comportamiento a largo plazo;
• elevada resistencia térmica.

Sin embargo, presentan algunas limitaciones:

• precio superior;
• tiempos de curado más largos;
• mayor sensibilidad a bajas temperaturas durante el curado;
• aplicación más exigente.

Suelen utilizarse cuando:

• existen cargas muy elevadas;
• se requieren grandes profundidades de empotramiento;
• se trabaja en ingeniería estructural;
• se realizan refuerzos estructurales;
• se instalan anclajes de altas prestaciones;
• se necesitan resistencias muy elevadas.

En muchos puntos de anclaje anticaídas pueden resultar incluso sobredimensionadas, aunque en determinadas aplicaciones tienen todo el sentido.

5.1.3.4. Resinas con estireno o sin estireno

Además del tipo de resina, existe otra clasificación importante: la presencia o no de estireno.

Resinas con estireno

Tradicionalmente muchas resinas incorporaban estireno.

Sus ventajas eran:

• menor coste;
• buena capacidad de anclaje;
• amplio historial de utilización.

Sin embargo, presentan algunos inconvenientes:

• olor intenso;
• emisiones de compuestos orgánicos volátiles;
• menor comodidad de uso en interiores;
• posibles limitaciones en espacios cerrados.

Resinas sin estireno

Actualmente muchas resinas profesionales son libres de estireno.

Sus principales ventajas son:

• menor olor;
• mayor comodidad de aplicación;
• mejor comportamiento en interiores;
• menor emisión de vapores;
• mayor aceptación en determinados entornos industriales.

En instalaciones interiores, salas técnicas, industrias alimentarias, hospitales o espacios confinados, las resinas sin estireno suelen ser claramente preferibles.

5.1.3.5. ¿Qué resina elegir?

De forma muy simplificada:

Situación	Tipo de resina recomendado
Cargas ligeras o auxiliares	Poliéster
Instalaciones habituales de anclajes	Viniléster
Anclajes estructurales exigentes	Epoxi
Interiores o espacios cerrados	Sin estireno
Ambientes agresivos o altas prestaciones	Viniléster o epoxi
Hormigón fisurado o aplicaciones ETA	Según evaluación del fabricante

No existe una resina universal.

La mejor resina no es la más cara.

Es la que está diseñada para el soporte, la carga, las condiciones ambientales y la aplicación concreta.

Porque, igual que ocurre con las fijaciones, llenar un agujero con un bote entero de químico no convierte automáticamente una instalación en segura.

5.1.4. Errores habituales con anclajes químicos

Los errores más habituales son:

• no limpiar el taladro;
• usar una broca incorrecta;
• no respetar el diámetro;
• no alcanzar la profundidad mínima;
• inyectar poca resina;
• no desechar la primera parte de la mezcla;
• mover la varilla durante el curado;
• cargar antes de tiempo;
• instalar con temperatura fuera de rango;
• usar varillas sin calidad conocida;
• no marcar la profundidad de empotramiento.

El más grave, y probablemente el más habitual, es no limpiar el agujero.

Taladrar, soplar un poco con la boca y meter resina no es instalar un anclaje químico. Es tener fé.

Un instalador serio lleva cepillos, bomba de soplado, boquillas, útiles de limpieza y un procedimiento sistématico.

---

5.2. Varillas roscadas

La varilla roscada es el elemento metálico que queda embebido en la resina o atraviesa el soporte.

Las métricas más habituales en anclajes anticaídas son:

• M10;
• M12;
• M16;
• M20.

En puntos de anclaje EN 795 es muy habitual encontrar M12 y M16, aunque siempre manda el manual del fabricante.

5.2.1. Acero cincado

El acero cincado puede ser perfectamente válido en interiores secos, zonas protegidas o ambientes donde no exista una posibilidad razonable de corrosión durante la vida útil prevista de la instalación.

También puede utilizarse en trabajos temporales, incluso en zonas potencialmente agresivas, siempre que el periodo de exposición sea corto y el sistema vaya a desmontarse después.

Por ejemplo, en unos trabajos verticales de dos o tres semanas en una zona exterior, puede tener sentido utilizar fijaciones cincadas si el fabricante lo permite, el soporte es adecuado y la instalación se va a retirar al finalizar los trabajos.

En ese caso, no estamos hablando de un anclaje permanente expuesto durante años a humedad, ambiente marino o atmósfera industrial. Estamos hablando de una instalación temporal, controlada y con desmontaje previsto.

Ahora bien, para instalaciones permanentes en exterior, cubiertas, zonas húmedas, ambientes industriales o lugares próximos al mar, el cincado empieza a ser una mala idea.

El cincado no es magia.

Retrasa la corrosión, pero no convierte una fijación barata en una solución eterna.

5.2.2. Acero inoxidable A2 o A4

Las fijaciones de acero inoxidable son la solución habitual cuando se buscan instalaciones duraderas o cuando existe riesgo de corrosión.

Su utilización está especialmente recomendada en:

• instalaciones permanentes;
• ambientes exteriores;
• zonas húmedas;
• atmósferas industriales;
• cubiertas expuestas;
• instalaciones sometidas a condensaciones;
• entornos marinos.

Su mayor resistencia a la corrosión las convierte en una solución especialmente interesante cuando se espera una larga vida útil del sistema o cuando las labores de mantenimiento y sustitución resultan complejas o costosas.

Aquí en Galicia, y especialmente en zonas próximas a la costa, el inoxidable deja de ser muchas veces una opción para convertirse prácticamente en una necesidad. La combinación de humedad elevada, lluvias frecuentes, salinidad y condensaciones acelera considerablemente los procesos de corrosión.

No porque quede más bonito.

Sino porque la corrosión también es un modo de fallo.

Un punto de anclaje puede conservar perfectamente su resistencia mecánica durante años, mientras que una fijación corroída puede reducir progresivamente su sección resistente hasta comprometer la seguridad del conjunto.

Diferencias entre A2 y A4

Ambos son aceros inoxidables, pero no ofrecen la misma resistencia a la corrosión.

El acero inoxidable A2, equivalente aproximadamente al acero 304, presenta un buen comportamiento en exteriores normales y ambientes húmedos moderados.

El acero inoxidable A4, equivalente aproximadamente al acero 316, incorpora molibdeno en su composición, lo que mejora significativamente su resistencia frente a la corrosión por cloruros y ambientes agresivos.

En términos prácticos:

• El A2 suele ser suficiente para muchos entornos exteriores convencionales.
• El A4 es la opción preferente en ambientes marinos, zonas costeras, industrias químicas, instalaciones portuarias o lugares con elevada humedad y presencia de sales.

Por este motivo, cuando hablamos de instalaciones permanentes en ambientes agresivos, ahorrar unos euros en la fijación suele ser una de las peores decisiones que pueden tomarse.

---

5.3. Anclajes mecánicos expansivos

Los anclajes mecánicos expansivos, también llamados muchas veces parabolts, MTA o anclajes de expansión, funcionan generando presión contra las paredes del taladro.

Al aplicar el par de apriete, el anclaje se expande y queda fijado por fricción y bloqueo mecánico.

5.3.1. Ventajas de los anclajes mecánicos

Tienen ventajas claras:

• carga inmediata;
• instalación rápida;
• no requieren tiempo de curado;
• son cómodos para trabajos puntuales;
• permiten una inspección visual sencilla;
• pueden ser más económicos.

En trabajos temporales, instalaciones sencillas o intervenciones de corta duración, pueden tener mucho sentido.

5.3.2. Inconvenientes de los anclajes mecánicos

Pero tienen limitaciones importantes:

• generan tensiones internas en el hormigón por el efecto cuña;
• son más sensibles a bordes;
• pueden requerir mayores distancias entre fijaciones;
• dependen mucho de la calidad del hormigón;
• pueden aflojarse si hay vibraciones;
• exigen aplicar el par de apriete correcto;
• no son adecuados para cualquier soporte.

5.3.3. Cuándo tienen sentido

Pueden tener sentido cuando:

• el hormigón es de buena calidad;
• se respetan distancias y espesores;
• el fabricante del dispositivo los admite;
• se necesita carga inmediata;
• la instalación es temporal o de corta duración;
• el entorno no es especialmente corrosivo;
• el cálculo o ficha técnica lo respalda.

---

5.4. Tornillos para hormigón

Los tornillos para hormigón son una solución cada vez más utilizada.

No son anclajes químicos ni expansivos clásicos.

Se instalan directamente en un taladro previo y generan una rosca en el hormigón.

5.4.1. Ventajas

• instalación rápida;
• posibilidad de desmontaje;sin resina;
• sin tiempo de curado;
• buena trazabilidad si se usa el producto adecuado;
• menor complejidad logística.

5.4.2. Limitaciones

Hay que respetar:

• diámetro exacto de perforación;
• profundidad mínima;
• estado del hormigón;
• par o método de instalación;
• distancias a borde;
• número de reutilizaciones, si aplica;
• instrucciones del fabricante.

No todos los dispositivos EN 795 admiten tornillos para hormigón.

Por tanto, no se sustituyen alegremente por una varilla química ni por un expansivo.

---

5.5. Varilla pasante

La varilla pasante atraviesa completamente el soporte.

En vez de depender únicamente de la adherencia o de la expansión, atraviesa la estructura y se bloquea por la cara opuesta mediante tuerca, arandela o placa.

5.5.1. Cuándo se utiliza

Puede utilizarse en:

• vigas metálicas;
• chapas estructurales;
• estructuras delgadas;
• hormigón accesible por ambas caras;
• madera;
• soportes donde se busca un reparto claro de carga.

5.5.2. Ventajas

• transmisión muy directa de esfuerzos;
• fácil inspección visual;
• posibilidad de contraplaca;
• menor dependencia de la adherencia;
• buena solución cuando hay acceso a ambas caras.

5.5.3. Inconvenientes

• requiere acceso posterior;
• puede necesitar sellado;
• puede generar puentes de corrosión;
• exige controlar apriete, arandelas y placas;
• no siempre es viable en obra existente.

---

5.6. Varilla contraplacada

La varilla contraplacada utiliza una placa por la cara opuesta para repartir cargas.

Es especialmente interesante cuando el soporte no tiene suficiente espesor o cuando queremos evitar concentrar esfuerzos en un punto pequeño.

5.6.1. Dónde se ve habitualmente

• cubiertas metálicas;
  estructuras de chapa;
  paneles;
  perfiles;
  soportes delgados;
  soluciones especiales de fabricantes.

5.6.2. Qué aporta la contraplaca

La contraplaca aumenta la superficie de reparto.

No hace milagros, pero puede evitar que la carga se concentre de forma brutal en una zona pequeña.

Eso sí: la contraplaca también debe estar dimensionada.

No vale poner “una chapa que había por allí”.

---

5.7. Tornillería estructural sobre acero

Cuando el anclaje se instala sobre estructura metálica, muchas veces la fijación no será ni química ni expansiva, sino tornillería estructural.

Aquí entran tornillos de calidad:

• 8.8;
• 10.9;
• inoxidable A2;
• inoxidable A4.

La elección dependerá del diseño, ambiente, cargas, compatibilidad galvánica y manual del fabricante.

5.7.1. Criterios básicos

Hay que controlar:

• diámetro;
• calidad;
• longitud;
• arandelas;
• tuercas;
• sistemas autoblocantes;
• par de apriete;
• protección contra corrosión;
• compatibilidad entre metales.

Una unión atornillada mal ejecutada puede fallar aunque el punto de anclaje sea perfecto.

---

5.8. Fijaciones sobre madera

La madera exige un enfoque completamente distinto.

No se comporta como el hormigón ni como el acero.

Depende de:

• tipo de madera;
• sección;
• estado de conservación;
• humedad;
• dirección de la fibra;
• fisuras;
• edad;
• ataques biológicos;
• geometría de la unión.

5.8.1. Soluciones habituales

• tirafondos estructurales;
• pernos pasantes;
• placas metálicas;
• sistemas específicos ensayados;
• herrajes diseñados para madera.

5.8.2. Ojo con la madera vieja

En rehabilitación se ven vigas de madera aparentemente robustas que están degradadas, atacadas o con sección útil reducida.

Instalar ahí un anclaje sin estudio previo es una temeridad.

---

6. Soportes donde hay que extremar la prudencia

6.1. Ladrillo hueco, rasillón y bloque cerámico

Para sistemas anticaídas, estos soportes deben considerarse especialmente problemáticos.

Aunque la fijación parezca agarrar correctamente, el soporte puede no ser capaz de soportar las cargas que puede generar una caída.

Este matiz es importante.

El problema no siempre es que salga la varilla.

El problema puede ser que se rompa el ladrillo, se desprenda una bovedilla o que arranque medio tabique.

Aquí aparece uno de los errores más habituales:

«Le metí un tamiz tipo erizo y vacié un bote de químico.»

Salud y suerte amigo….

La cantidad de resina no convierte un ladrillo hueco en hormigón armado.

De hecho, muchas veces la fijación queda perfectamente adherida al químico y el químico perfectamente adherido al ladrillo. El elemento que falla es el propio soporte, que simplemente no tiene capacidad para resistir las cargas.

Los tamices, mangas perforadas y resinas específicas pueden ser soluciones válidas para determinadas cargas en mampostería o fábrica, pero eso no significa automáticamente que el conjunto sea adecuado para soportar las solicitaciones que puede generar un sistema anticaídas.

Por este motivo, como criterio general, los ladrillos huecos, rasillones, bovedillas y bloques cerámicos no deberían utilizarse como soporte principal de un punto de anclaje anticaídas salvo que exista una solución específicamente diseñada para ese soporte, una justificación técnica adecuada o un cálculo que demuestre su capacidad.

Porque una caída puede generar esfuerzos muy superiores a los que habitualmente soportan estos materiales en su uso constructivo normal y ya no hablemos de meter ahí una línea de vida.

---

6.2. Panel sándwich o chapa simple

Las cubiertas de panel sándwich y chapa simple constituyen uno de los soportes más particulares dentro de los sistemas anticaídas.

A diferencia del hormigón o de una estructura metálica pesada, aquí la fijación no trabaja sobre un soporte macizo, sino sobre chapas relativamente delgadas apoyadas sobre correas o elementos estructurales secundarios.

Por este motivo, estos sistemas no deben tratarse como si fuesen una losa de hormigón o una viga de acero.

La cubierta no es la estructura.

La estructura está debajo.

6.2.1. La altura del dispositivo importa

En cubiertas metálicas es habitual utilizar dispositivos muy bajos o postes deformables.

¿Por qué?

Porque cuanto mayor sea la altura del poste, mayor será el brazo de palanca generado durante una caída.

Un poste rígido de gran altura puede transmitir momentos muy importantes a la chapa, pudiendo provocar:

• deformaciones;
• desgarros;
• arrancamientos;
• fallo de las fijaciones.

Por este motivo, muchos fabricantes desarrollan:

• postes deformables;
• postes absorbedores;
• dispositivos de bajo perfil;
• sistemas flexibles.

No es casualidad.

Es pura mecánica.

6.2.2. Tornillos o remaches

Otro aspecto importante es el sistema de fijación.

En muchas instalaciones podemos optar por:

• tornillos autotaladrantes;
• tornillos autorroscantes;
• remaches estructurales.

Personalmente, en este tipo de cubiertas suelo preferir los remaches.

Los remaches estructurales ofrecen varias ventajas:

• resistencia muy elevada;
• instalación homogénea;
• menor riesgo de errores de apriete;
• menor posibilidad de pasarse de rosca;
• excelente comportamiento frente a vibraciones.

Además, los remaches con juntas de estanqueidad de EPDM proporcionan una excelente impermeabilización de la cubierta.

Y te lo dice un gallego.

La estanqueidad importa.

Mucho.

En instalaciones con 20, 24 o incluso más fijaciones por dispositivo, basta que uno de los últimos tornillos se pase de rosca para generar un problema importante.

En muchos casos esto puede obligar a:

• desmontar completamente el sistema;
• sellar los agujeros;
• desplazar el anclaje;
• repetir la instalación.

Los remaches eliminan gran parte de este problema.

6.2.3. El gran error: la chapa aguanta, pero la cubierta no

Esta es probablemente la cagada más habitual.

Se instala un punto de anclaje certificado para:

• paneles de más de 0,5 mm;
• chapas de más de 0,6 mm;
• determinados perfiles.

Todo parece correcto.

El dispositivo cumple.

La chapa cumple.

Las fijaciones del anclaje cumplen.

Pero nadie se ha preguntado cómo está fijada esa propia chapa a las correas.

El instalador de la cubierta no estaba pensando en una línea de vida.

Estaba pensando en una cubierta.

Por tanto, muchas veces encontramos chapas sujetas con:

• cuatro tornillos;
• cinco tornillos;
• fijaciones mínimas.

Suficientes para soportar:

• viento;
• peso propio;
• mantenimiento normal.

Pero no necesariamente una caída.

El resultado puede ser paradójico.

La línea de vida no se arranca de la chapa.

La chapa se arranca de la estructura.

6.2.4. Reforzar la fijación de la cubierta

Cuando se instalan líneas de vida o puntos de anclaje sobre cubiertas metálicas, muchas veces resulta imprescindible reforzar la unión entre la chapa y la estructura portante.

Esto puede implicar la instalación de cientos o incluso miles de fijaciones adicionales.

Recuerdo una instalación donde, además del propio sistema anticaídas, fue necesario instalar aproximadamente 14.000 tornillos adicionales para reforzar la fijación de las chapas a las correas.

La línea de vida estaba perfectamente calculada.

El problema era la cubierta.

Porque si la cubierta se desprende de la estructura, el sistema anticaídas deja de tener sentido.

6.2.5. Entonces, ¿qué hay que comprobar?

Antes de instalar un sistema sobre panel sándwich o chapa simple deberían verificarse, como mínimo:

• tipo de chapa o panel;
• espesor;
• geometría del perfil;
• distancia entre correas;
• sistema de fijación existente;
• número de fijaciones de la cubierta;
• estado de la chapa;
• corrosión;
• instrucciones del fabricante;
• posibilidad de reforzar la cubierta;
• comportamiento de la estructura soporte.

Porque una cosa es que la línea de vida esté bien fijada a la chapa.

Y otra muy distinta es que la chapa esté bien fijada al edificio.

6.2.6. Lo que ensaya el fabricante y lo que existe en la cubierta

Aquí aparece una cuestión que pocas veces se explica.

He tenido la oportunidad de presenciar varios ensayos de anclajes sobre chapa y panel sándwich, además de haber visto numerosos ensayos realizados por fabricantes.

En estos ensayos, el dispositivo suele instalarse sobre muestras perfectamente preparadas:

• chapas nuevas;
• espesores controlados;
• correas perfectamente dimensionadas;
• distancias exactas;
• número de fijaciones definido;
• tornillería instalada correctamente.

En muchas ocasiones la propia chapa de ensayo se fija a la estructura mediante una cantidad enorme de tornillos o fijaciones, garantizando que la chapa permanezca completamente unida a las correas durante el ensayo.

¿Qué se está verificando realmente?

Que el anclaje no se arranque de la chapa.

Y eso está bien.

El problema es que nadie está ensayando cómo se instaló esa cubierta hace quince años.

Nadie está ensayando si la chapa real de la nave está fijada a las correas con cuatro tornillos mal colocados.

Nadie está verificando si el instalador de la cubierta estaba pensando en una línea de vida o simplemente en que la cubierta resistiese el viento y la lluvia.

Porque el instalador de la cubierta no estaba diseñando un sistema anticaídas.

Estaba montando una cubierta.

Y aquí aparece uno de los errores más graves que pueden cometerse en sistemas anticaídas para cubiertas metálicas.

Instalar un punto de anclaje perfectamente certificado sobre una chapa perfectamente compatible, sin comprobar cómo está fijada esa propia chapa a la estructura.

El resultado puede ser que:

• el anclaje no falle;
• la fijación del anclaje no falle;
• la chapa no falle;
• pero la chapa se desprenda de las correas.

Y ahí está la diferencia entre limitarse a instalar un dispositivo y comprender realmente cómo trabaja el conjunto.

Porque una buena instalación no consiste únicamente en seguir el manual del fabricante.

Consiste en entender qué elemento va a soportar realmente la caída.

Y esa es, muchas veces, la diferencia entre un buen instalador y un mal instalador.

---

6.3. Fibrocemento

El fibrocemento, especialmente en cubiertas antiguas, no debe considerarse un soporte estructural válido para la instalación directa de puntos de anclaje anticaídas.

Además de la posible presencia de amianto en cubiertas antiguas, el principal problema es que las placas de fibrocemento poseen una resistencia muy limitada y un comportamiento frágil frente a las cargas.

Un punto de anclaje no debe fijarse a la placa de fibrocemento.

Debe fijarse a la estructura que soporta esa cubierta.

En la mayoría de los casos esto implica buscar:

• correas metálicas;
• vigas de hormigón;
• cerchas;
• pórticos;
• estructuras de madera;
• elementos resistentes de la cubierta.

La placa de fibrocemento actúa únicamente como cerramiento.

No es la estructura.

Instalar directamente sobre la placa puede provocar la rotura del material incluso con cargas relativamente pequeñas, y mucho más ante las solicitaciones dinámicas que puede generar una caída.

Por este motivo, los sistemas diseñados para cubiertas de fibrocemento suelen transmitir las cargas a la estructura resistente situada por debajo de la cubierta.

Si la fijación no llega a la estructura, probablemente no estamos instalando un anclaje anticaídas, sino simplemente sujetando una chapa.

Y ambas cosas son muy diferentes.

---

6.4. Cubiertas de teja o pizarra

Las cubiertas de teja o pizarra presentan un problema muy similar al del fibrocemento.

La teja y la pizarra no son elementos estructurales.

Son materiales de cobertura cuya función principal es garantizar la estanqueidad y la protección frente a la intemperie.

Por este motivo, los puntos de anclaje no deben fijarse sobre las propias tejas o pizarras ni sobre los rastreles que las soportan, salvo que exista un sistema específicamente diseñado y ensayado para ello.

La carga debe transmitirse a la estructura resistente de la cubierta, que puede estar formada por:

• correas metálicas;
• vigas de madera;
• cerchas;
• forjados;
• estructuras de hormigón.

Cuando se produce una caída, las cargas pueden ser muy superiores a las que soportan habitualmente los elementos de cobertura.

Una teja puede aguantar perfectamente la lluvia, el viento o incluso el peso de un operario durante un instante, pero eso no significa que pueda absorber las cargas generadas por un sistema anticaídas.

En cubiertas inclinadas, el instalador debe identificar primero la estructura portante y posteriormente diseñar la fijación del anclaje sobre ella.

La cubierta simplemente cubre.

La estructura es la que resiste.

---

6.5. Cubiertas de junta alzada

Las cubiertas de junta alzada o junta listón también generan bastantes confusiones.

En muchos edificios la chapa se encuentra apoyada sobre:

• tableros de madera;
• paneles de aglomerado;
• tableros OSB;
• entablados;
• soportes ligeros.

Aunque algunos sistemas de anclaje están específicamente diseñados para fijarse sobre determinadas cubiertas metálicas mediante pinzas o fijaciones homologadas, no debe asumirse que cualquier chapa o cualquier tablero inferior tenga capacidad estructural suficiente.

En muchas cubiertas la chapa simplemente transmite las cargas a:

• correas metálicas;
• vigas de madera;
• cerchas;
• estructura principal del edificio.

Por tanto, antes de instalar un punto de anclaje debe determinarse claramente qué elemento está soportando realmente las cargas.

Un tablero de aglomerado de 19 mm puede ser suficiente para sujetar la cubierta.

Pero no necesariamente para soportar las cargas generadas durante una caída.

Cuando existan dudas, la solución más segura suele consistir en llevar la fijación hasta la estructura resistente inferior o utilizar sistemas específicamente diseñados y ensayados para ese tipo de cubierta.

Porque, una vez más, el hecho de que la cubierta soporte su propio peso no significa que pueda detener una caída.

---

6.6. Hormigón deteriorado

El hormigón también envejece.

Puede presentar:

• fisuras;
• carbonatación;
• armaduras corroídas;
• desconchados;
• baja resistencia;
• espesor insuficiente;
• reparaciones mal ejecutadas.

Un hormigón viejo no es automáticamente un buen soporte.

---

7. Hormigón fisurado y no fisurado

Este punto es importante.

Muchos anclajes se ensayan y clasifican para hormigón fisurado, hormigón no fisurado o ambos.

El hormigón fisurado no significa “hormigón roto y hecho polvo”.

Significa hormigón en el que pueden existir fisuras dentro de las condiciones consideradas por los métodos de cálculo.

En estructuras reales, especialmente sometidas a tracción, flexión, retracción, cambios térmicos o cargas variables, no siempre es razonable asumir que el hormigón permanecerá no fisurado.

Por eso, para aplicaciones de seguridad importantes, conviene ser prudente y seleccionar fijaciones con evaluación adecuada para hormigón fisurado cuando tenga sentido.

---

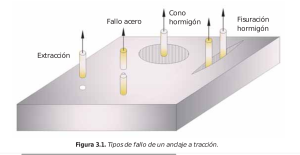

8. Modos de fallo de una fijación

Una fijación no falla de una sola manera.

Puede fallar por distintos mecanismos.

8.1. Fallo del acero

El acero de la varilla, tornillo o anclaje rompe.

Aquí manda la sección, la calidad del acero y el tipo de esfuerzo.

8.2. Fallo por extracción

La fijación se extrae del taladro.

En químicos puede deberse a mala adherencia, limpieza deficiente, resina incorrecta o profundidad insuficiente.

En mecánicos puede deberse a expansión insuficiente, mal par de apriete o hormigón de baja calidad.

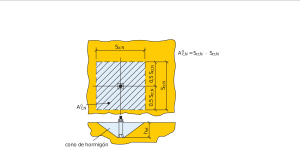

8.3. Fallo del cono de hormigón

El hormigón rompe formando un cono alrededor del anclaje.

Este fallo está muy condicionado por la profundidad efectiva, la resistencia del hormigón, la distancia entre anclajes y la distancia al borde.

8.4. Fallo por fisuración

Puede producirse cuando la geometría, el espesor, las distancias o el estado del hormigón favorecen la apertura de fisuras.

8.5. Fallo del borde del hormigón

Si el anclaje está demasiado cerca de un borde, la carga puede arrancar una zona del hormigón.

Esto es típico cuando alguien coloca un punto de anclaje “donde le viene bien” sin mirar distancias mínimas.

8.6. Fallo por desconchamiento

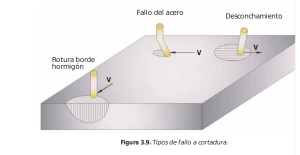

Puede aparecer en cargas de cortadura, generando roturas del hormigón en la zona opuesta a la dirección de carga.

8.7. Fallo por carga combinada

En sistemas anticaídas es muy habitual que existan cargas combinadas:

• tracción;
• cortadura;
• momentos;
• flexión;
• excentricidades.

No todo es una carga vertical perfecta.

Y aquí muchas instalaciones simplificadas empiezan a hacer aguas.

---

9. Tracción, cortadura y brazo de palanca

9.1. Tracción

La tracción intenta arrancar la fijación hacia fuera.

Es el esfuerzo que muchos imaginan cuando piensan en un punto de anclaje.

9.2. Cortadura

La cortadura intenta desplazar la fijación lateralmente.

En una placa fijada a pared, por ejemplo, puede ser determinante.

9.3. Brazo de palanca

El brazo de palanca aparece cuando la carga no actúa pegada al soporte.

Cuanto más separada esté la carga del plano de fijación, mayor será el momento generado.

Esto es muy importante en postes, separadores, placas elevadas o soluciones donde el punto de conexión queda alejado de la estructura.

No es lo mismo una chapa plana pegada al hormigón que un poste de 50 cm.

Aunque ambos “lleven cuatro tornillos”.

---

10. Distancia al borde y distancia entre fijaciones

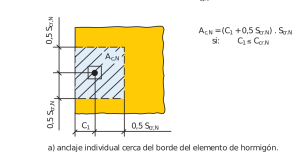

10.1. Distancia al borde

La distancia al borde es crítica.

Si instalas demasiado cerca de un canto, reduces la capacidad del hormigón para resistir el cono de rotura o el fallo del borde.

En otras palabras: el anclaje puede ser bueno, pero no tiene suficiente material alrededor para trabajar.

10.2. Distancia entre fijaciones

Cuando varias fijaciones están muy próximas, sus zonas de influencia se solapan.

Esto puede reducir la capacidad resistente del grupo.

Más tornillos no siempre significan más seguridad.

A veces significan más agujeros debilitando la misma zona.

10.3. Espesor mínimo del soporte

También hay que respetar el espesor mínimo.

No puedes meter una fijación de cierta profundidad en una losa que no tiene espesor suficiente.

Parece obvio.

Hasta que llegas a obra y ves instalaciones donde la punta de la varilla casi saluda por el otro lado.

---

11. Calidad del taladro

El taladro es parte de la instalación.

No es un trámite.

Hay que controlar:

• diámetro;
• profundidad;
• perpendicularidad;
• limpieza;
• tipo de broca;
• modo de perforación;
• presencia de armadura;
• estado del borde del agujero.

Un agujero mal hecho puede arruinar una fijación buena.

11.1. Broca incorrecta

Si el diámetro no es el correcto, el anclaje no trabaja como debe.

En mecánicos puede no expandir correctamente.

En químicos puede quedar exceso o defecto de resina.

11.2. Taladro sin limpiar

En químicos, el polvo actúa como una capa separadora entre resina y hormigón.

La resina no se adhiere al hormigón.

Se adhiere al polvo.

Y el polvo no sujeta a nadie.

11.3. Taladro húmedo o inundado

Algunas resinas permiten instalación en taladro húmedo o incluso inundado.

Otras no.

En zonas como Galicia esto no es un detalle menor.

Si llueve 200 días al año y trabajas en exterior, tienes que seleccionar productos compatibles con esa realidad.

---

12. Par de apriete

El par de apriete no es “apretar fuerte”.

Es aplicar el torque indicado por el fabricante.

12.1. Par insuficiente

Puede impedir que el anclaje mecánico expanda correctamente.

También puede dejar una unión floja, con movimientos, vibraciones y pérdida progresiva de capacidad.

12.2. Par excesivo

Puede dañar la rosca, fisurar el soporte, sobreexpandir el anclaje o alterar el comportamiento previsto.

Apretar como un animal no es instalar mejor.

Es no entender lo que estás haciendo.

12.3. Necesidad de llave dinamométrica

En instalaciones serias debería utilizarse llave dinamométrica cuando el fabricante indique un par concreto.

• No “a tacto”.
• No “hasta que cruja”.
• No “hasta que me parezca”.

---

13. ETA, EAD y evaluación técnica

En fijaciones estructurales no basta con que el producto “parezca bueno”.

Hay que revisar si dispone de evaluación técnica adecuada para el uso previsto.

13.1. Qué es una ETA

La ETA es una Evaluación Técnica Europea.

Permite conocer las prestaciones declaradas del producto para determinados usos, soportes, condiciones y métodos de instalación.

13.2. Qué es un EAD

El EAD es el Documento de Evaluación Europeo que define cómo se evalúa una familia de productos.

Por ejemplo, existen EAD específicos para fijaciones químicas en hormigón.

13.3. Por qué importa

Porque una resina puede estar evaluada para:

• hormigón fisurado;
• hormigón no fisurado;
• determinadas métricas;
• determinadas profundidades;
• determinadas temperaturas;
• taladro seco;
• taladro húmedo;
• taladro inundado;
• cargas sísmicas;
• resistencia al fuego;
• vida útil determinada.

No todo vale para todo.

Y menos en anticaídas.

---

14. EN 1992-4 y cálculo de fijaciones

El cálculo moderno de fijaciones en hormigón se apoya en EN 1992-4 y documentación técnica asociada.

No es un cálculo intuitivo.

Hay que considerar:

• fallo del acero;
• fallo por extracción;
• fallo del cono de hormigón;
• fallo por fisuración;
• fallo del borde;
• fallo por desconchamiento;
• cargas combinadas;
• excentricidades;
• distancias al borde;
• distancias entre fijaciones;
• espesor del elemento;
• hormigón fisurado o no fisurado;
• armaduras;
• dirección de la carga;
• brazo de palanca.

Por eso existen programas específicos de cálculo de anclajes, como PROFIS de Hilti o herramientas de otros fabricantes.

No porque los ingenieros se aburran.

Sino porque el cálculo manual completo puede ser bastante puñetero.

---

15. Pruebas de carga: cuándo tienen sentido

Las pruebas de carga pueden ser útiles, pero no deben malinterpretarse.

Una prueba de carga no convierte una mala instalación en buena.

Puede servir para verificar la ejecución, confirmar comportamiento o documentar una instalación, pero no sustituye al diseño ni a las instrucciones del fabricante.

15.1. Qué puede comprobar una prueba

Puede ayudar a verificar:

• que la fijación no se desplaza anormalmente;
• que la instalación responde a una carga de ensayo;
• que no hay fallo evidente;
• que el soporte presenta comportamiento aceptable en ese punto.

15.2. Qué no demuestra

No demuestra necesariamente:

• vida útil;
• comportamiento ante caída real;
• resistencia última;
• comportamiento de todos los anclajes;
• ausencia de defectos internos;
• capacidad frente a corrosión futura.

Ojo con vender la prueba de carga como si fuese una bendición divina.

No lo es.

---

16. Documentación mínima de una instalación

Una instalación seria debería dejar documentación.

Como mínimo:

• modelo de dispositivo instalado;
• fabricante;
• número de serie o lote si aplica;
• ubicación;
• fecha de instalación;
• tipo de fijación;
• métrica;
• material;
• profundidad;
• par de apriete;
• soporte;
• fotografías;
• manual utilizado;
• declaración de conformidad del dispositivo;
• ficha técnica de la fijación;
• ETA o documentación técnica si aplica;
• croquis o plano;
• identificación del instalador;
• resultado de pruebas si se han realizado;
• fecha de próxima revisión.

Lo que no se documenta, luego no existe.

Y cuando aparece un problema, nadie se acuerda de qué resina usó, qué varilla colocó o cuánto perforó.

---

17. Recomendaciones según tipo de soporte

17.1. Hormigón

En hormigón, las soluciones habituales son:

• anclaje químico con varilla;
• anclaje mecánico expansivo;
• tornillo para hormigón;
• soluciones específicas del fabricante.

Recomendación general:

• usar productos con ETA adecuada;
• respetar hormigón fisurado/no fisurado;
• controlar profundidad;
• controlar bordes;
• limpiar taladros;
• documentar la instalación;
• seguir el manual del dispositivo.

17.2. Acero

En acero, lo habitual será:

• tornillería estructural;
• abrazaderas específicas;
• placas;
• soldadura solo si está prevista y justificada;
• sistemas diseñados por fabricante.

Recomendación general:

• controlar calidad de tornillería;
• controlar pares;
• evitar corrosión galvánica;
• no perforar perfiles críticos sin criterio;
• verificar espesor y geometría.

17.3. Madera

En madera:

• tirafondos estructurales;
• pernos pasantes;
• placas;
• herrajes específicos.

Recomendación general:

• estudiar sección real;
• comprobar estado;
• evitar madera degradada;
• respetar distancias a bordes;
• valorar soluciones pasantes.

17.4. Chapa y cubiertas ligeras

En chapa:

• contraplacas;
• sistemas específicos;
• fijaciones repartidas;
• soluciones ensayadas.

Recomendación general:

• no tratar la chapa como estructura pesada;
• verificar espesor;
• verificar fijación de la propia chapa;
• controlar estanqueidad;
• seguir sistema del fabricante.

17.5. Panel sándwich

En panel sándwich:

• solo soluciones específicas;
• normalmente con reparto de carga;
• verificación del sistema completo;
• cuidado extremo con cargas dinámicas.

Recomendación general: No improvisar.

El panel sándwich no perdona.

---

18. Tabla práctica de orientación

Soporte	Fijaciones habituales	Precaución principal
Hormigón armado	Químico, expansivo, tornillo para hormigón	Hormigón fisurado, bordes, profundidad
Hormigón antiguo	Químico evaluado, prueba previa, estudio	Estado real del soporte
Acero	Tornillería estructural	Calidad, par, corrosión
Madera	Tirafondos, pasantes, placas	Estado y sección útil
Chapa	Contraplacas, sistemas específicos	Espesor y reparto de carga
Panel sándwich	Sistemas específicos	No considerar el panel como estructura
Ladrillo hueco	Evitar salvo solución justificada	El soporte puede fallar
Fibrocemento	Evitar como soporte directo	Fragilidad y posible amianto

---

19. Errores que veo continuamente

19.1. Confundir anclaje con fijación

• El punto EN 795 no es la varilla.
• La varilla no es la estructura.
• La estructura no es el sistema completo.

Mezclar conceptos lleva a decisiones malas.

19.2. Cambiar la fijación indicada por el fabricante

“Ponle otra que es parecida.”

No.

Si cambias la fijación, cambias el comportamiento del sistema.

19.3. Elegir por métrica

Un M16 no siempre es mejor que un M12.

Depende de profundidad, soporte, distancia al borde, tipo de carga, acero, resina y geometría.

19.4. No limpiar el taladro

Ya lo he dicho, pero lo repito porque es clave.

En químico, taladro sin limpiar es una instalación deficiente.

19.5. Instalar demasiado cerca del borde

El borde no es decoración.

Condiciona completamente la resistencia.

19.6. No respetar el tiempo de curado

Si la resina necesita tiempo, se espera.

No se carga antes porque “tenemos prisa”.

La prisa no cura resinas.

19.7. No aplicar par de apriete

Especialmente en mecánicos.

Sin par correcto, no sabes si el anclaje trabaja como debe.

19.8. Instalar sobre ladrillo hueco

Para anticaídas, mucho cuidado.

Que aguante una barandilla no significa que aguante una caída.

19.9. No documentar la instalación

Luego nadie sabe qué se instaló.

Y eso, en seguridad, es una chapuza.

19.10. Pensar que la prueba de carga lo arregla todo

No.

Una prueba no sustituye el diseño.
