Protectores de cuerda: Tipos, selección y uso

1. Introducción

Después de revisar miles de equipos, he aprendido que el problema rara vez es la calidad de la cuerda de seguridad. El problema suele estar en cómo protegemos —o dejamos de proteger— aquello que más sufre durante una maniobra: el punto de contacto con la estructura.

Hablamos constantemente de arneses de seguridad, descensores manuales, anticaídas para cuerda o bloqueadores. Invertimos cientos o miles de euros en equipos certificados, revisados periódicamente conforme a los requisitos de la EN 365 y sometidos a estrictos controles. Sin embargo, existe un elemento aparentemente sencillo al que pocas veces se le presta la atención que merece: el protector de cuerda.

Y resulta paradójico, porque una cuerda semiestática conforme a la UNE-EN 1891 puede terminar retirada prematuramente por culpa de una simple arista mal protegida.

He visto cuerdas prácticamente nuevas con la funda completamente deteriorada después de unas pocas jornadas de trabajo apoyadas sobre perfiles metálicos o bordes de hormigón. También he visto excelentes protectores de cuerda colocados de forma incorrecta que acabaron desplazándose unos centímetros, dejando expuesta precisamente la zona crítica que debían proteger.

Por eso, este artículo no pretende ser un catálogo de productos. Pretende explicar cómo funcionan realmente los protectores de cuerda, cuáles son sus diferencias y cuáles son los criterios técnicos que utilizo para seleccionarlos e instalarlos correctamente.

2. Una aclaración importante: los protectores de cuerda no están normalizados

Antes de entrar en materia conviene aclarar algo que sorprende a mucha gente.

Actualmente NO existe una norma UNE-EN específica para protectores de cuerda.

Hay muchos cliente que se empeñan en pedir el marcado CE de un protector de cuerda, señores/señoras: No existe un marcado CE específico para este tipo de productos ni un procedimiento armonizado de ensayo que determine cuándo un protector es adecuado o inadecuado.

Esto no significa que cualquier solución sea válida.

Simplemente implica que la responsabilidad técnica recae sobre quien diseña, instala y utiliza la maniobra.

La ausencia de una norma específica obliga a pensar.

Hay que valorar:

• La agresividad de la arista.
• El tipo de cuerda utilizada.
• La duración prevista del trabajo.
• Las cargas aplicadas.
• La existencia o no de movimiento.
• La forma de instalación del protector.

Y ahí es donde el criterio técnico marca la diferencia.

3. El verdadero enemigo de las cuerdas

Cuando pensamos en daños sobre una cuerda solemos imaginar cortes espectaculares. Sin embargo, la realidad suele ser mucho más discreta: un trabajo continuo sobre una superficie agresiva.

Los principales enemigos de una cuerda son:

3.1. La abrasión

El roce continuado deteriora progresivamente la funda.

3.2. Las aristas metálicas

Perfiles estructurales, chapas galvanizadas o bordes mal rematados pueden generar daños muy severos.

3.3. El hormigón y los áridos

Desde mi experiencia, probablemente sean uno de los peores enemigos de las cuerdas.

Un borde de hormigón aparentemente inocente puede esconder áridos extremadamente abrasivos.

Además, el polvo de cemento y la arena actúan prácticamente como una lija.

No sólo deterioran la cuerda, sino también descensores, bloqueadores y otros dispositivos.

3.4. La roca

Especialmente cuando presenta cantos vivos o superficies irregulares.

3.5. El calor generado por rozamiento

Especialmente cuando la cuerda circula repetidamente sobre un mismo punto.

4. Primera decisión: ¿la cuerda va a moverse?

La clasificación más útil desde un punto de vista práctico no depende del material del protector.

Depende de responder a una única pregunta:

¿La cuerda va a permanecer inmóvil o va a desplazarse durante la maniobra?

La respuesta determinará prácticamente todo lo demás.

5. Protectores de cuerda fija

5.1. ¿Qué son?

Son protectores diseñados para situaciones en las que:

• La cuerda permanece inmóvil.
• El protector permanece inmóvil.
• No existe desplazamiento relativo entre ambos.

Una vez instalada la maniobra, nada se mueve.

5.2. Aplicaciones habituales

Los utilizo habitualmente en:

• Trabajos verticales en suspensión.
• Cabeceras de espacios confinados.
• Líneas temporales.
• Desvíos estáticos.
• Cuerdas simplemente tendidas sin circulación.

5.3. Tipos más habituales

Mangas textiles



Fabricadas en PVC, poliuretano o tejidos reforzados.

Ventajas:

• Ligeras.
• Económicas.
• Muy versátiles.

Limitaciones:

• Menor resistencia frente a aristas extremadamente agresivas.

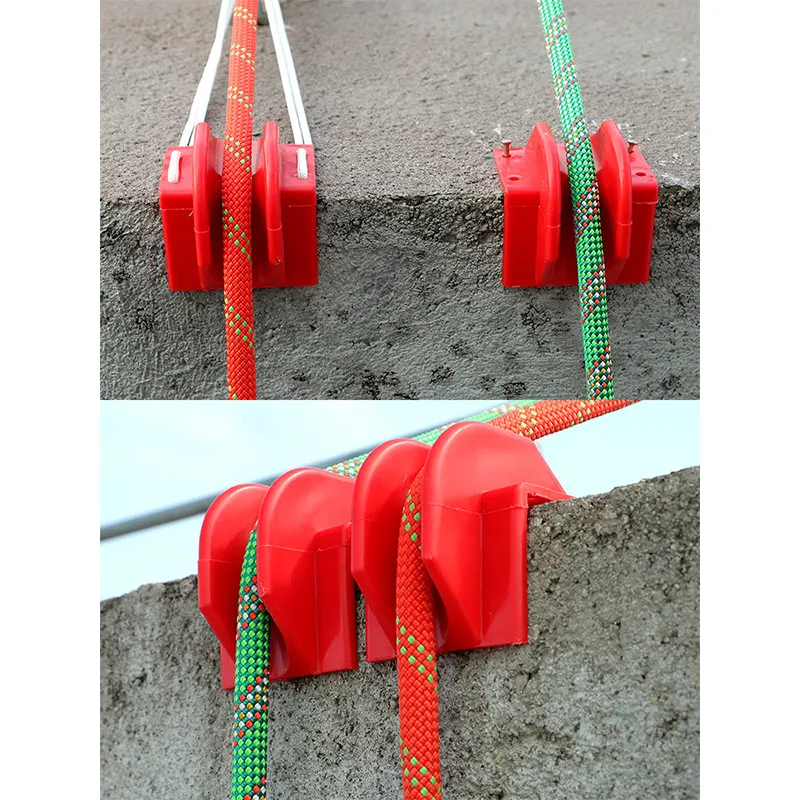

Protectores rígidos

Fabricados mediante polímeros técnicos o segmentos articulados.

Ventajas:

• Mejor distribución de cargas.
• Mayor resistencia.

Limitaciones:

• Más voluminosos.
• Más caros.

Protectores metálicos

Menos frecuentes.

Reservados para aplicaciones industriales muy específicas.

6. Protectores de cuerda móvil

6.1. ¿Qué son?

Son protectores diseñados para situaciones en las que:

• El protector permanece inmóvil.
• La cuerda se desplaza continuamente sobre él.

6.2. ¿Por qué son diferentes?

Su función no consiste únicamente en evitar daños por contacto.

También deben gestionar la fricción generada por el movimiento.

Deben:

• Reducir el esfuerzo.
• Minimizar el calentamiento.
• Facilitar la circulación de la cuerda.

6.3. Tipos más habituales

Protectores con rodillos simples

La cuerda circula sobre ruedas o cilindros giratorios.

Protectores multipunto

Incorporan varios rodillos y carriles independientes para evitar rozamiento entre la cuerdas.

Protectores de cuerda para tramex

6.4. Aplicaciones reales

Los utilizo especialmente en:

• Tirolinas.
• Polipastos.
• Rescate tecnico
• Trabajos verticales en industria.
• Evacuadores automáticos.
• Descensos repetitivos.
• Espacios confinados con izado y descenso.

7. La instalación es más importante que el propio protector

Y aquí está, probablemente, el aspecto más importante de todo el artículo.

He visto protectores excelentes funcionando fatal.

Y protectores sencillos funcionando perfectamente.

La diferencia suele estar en cómo se instalan.

7.1. Primer criterio: que proteja realmente

Debe ser compatible con:

• La agresividad de la arista.
• El diámetro de la cuerda.
• El número de cuerdas.
• Las cargas esperadas.
• La duración de la maniobra.

El mejor protector no es el más caro,es el adecuado para ese escenario concreto.

7.2. Segundo criterio: que permanezca en su posición

Y éste es, probablemente, el error más frecuente que observo.

Un protector desplazado equivale, en la práctica, a no llevar protector.

No sirve de nada elegir el mejor protector del mercado si éste acaba cayéndose o desplazándose unos centímetros.

7.3. Tercer criterio: el número de cuerdas

Existen protectores diseñados para:

Una cuerda

Los más habituales.

Dos cuerdas

Especialmente útiles cuando utilizamos simultáneamente:

• Cuerda de trabajo.
• Cuerda de seguridad.

Varias cuerdas

Más frecuentes en:

• Trabajos verticales complejo
• Rescates muy complejos.

8. Cómo fijar correctamente los protectores

Todos los protectores deben inmovilizarse adecuadamente.

La diferencia está en dónde podemos hacerlo.

8.1. Fijación de protectores de cuerda fija

Fijados a la estructura

Mediante:

• Cintas.
• Cordinos.
• Cables.
• Sistemas específicos del fabricante.

Fijados sobre la propia cuerda

Posible únicamente porque la cuerda no circula.

Algunos protectores incorporan:

• Clips específicos.
• Sistemas integrados de retención.

Otros se fija a la cuerda mediante cordinos usando diversos tipos de nudos bloqueadores.

• Prusik.
• Machard.
• Valdostano.
• Otros sistemas equivalentes.



No importa tanto el nudo elegido.

Lo importante es que el protector permanezca exactamente donde debe proteger.

8.2. Fijación de protectores de cuerda móvil

Aquí la diferencia es absoluta.

Si la cuerda debe circular, el protector debe fijarse necesariamente a la estructura.

No puede fijarse sobre la propia cuerda.

Habitualmente se utilizan:

• Cintas.
• Cordinos.
• Mosquetones.
• Placas de anclaje.
• Sistemas específicos del fabricante.

El objetivo es doble:

• Mantener el protector en la zona crítica.
• Permitir la libre circulación de la cuerda con la mínima fricción posible.

9. Protectores comerciales frente a soluciones de campo

Existe otra clasificación igualmente interesante.

No depende del funcionamiento.

Depende del origen del protector.

9.1. Protectores comerciales

Son aquellos desarrollados específicamente para esta función.

Ventajas:

• Materiales conocidos.
• Diseños estudiados.
• Instrucciones de uso.
• Soluciones específicas.

Limitaciones:

• Mayor coste.

9.2. Protectores no comerciales

Son soluciones fabricadas por el propio usuario utilizando materiales destinados originalmente a otros usos.

No necesariamente son improvisaciones.

Muchas responden a años de experiencia práctica.

He visto utilizar:

• Mangueras abiertas longitudinalmente.
• Tramos de manguera contra incendios.
• Tubos de PVC.
• Tuberías de desagüe.
• Planchas de caucho.
• Cintas transportadoras.
• Alfombrillas industriales.

La inmensa mayoría de estas soluciones se utilizan como protectores fijos.

Es mucho menos habitual encontrar protectores móviles artesanales.

9.3. Lo que personalmente evitaría

Intentaría evitar soluciones artesanales cuando exista circulación continua de cuerda.

Por ejemplo:

• Tirolinas.
• Evacuadores automáticos.
• Polipastos.
• Rescates complejos.

En estos casos prefiero soluciones comerciales específicamente diseñadas para gestionar la fricción.

10. Errores que sigo viendo una y otra vez

Después de muchos años impartiendo formación y revisando equipos, hay errores que continúan repitiéndose.

• «Son sólo cinco minutos.»
• Elegir el protector únicamente por precio.
• No inmovilizarlo correctamente.
• Proteger sólo la cuerda de trabajo y olvidarse de la cuerda de seguridad.
• Utilizar un protector fijo en una maniobra dinámica.
• Intentar compensar una mala instalación añadiendo más protectores (Cagada brutal).

11. Ningún protector convierte una arista peligrosa en una arista segura

Creo que ésta es una de las conclusiones más importantes.

Un protector no debe utilizarse para justificar una instalación deficiente.

Si la arista es extremadamente agresiva, quizá la solución correcta sea:

• Cambiar el recorrido.
• Instalar un desviador.
• Modificar el anclaje.
• Replantear completamente la maniobra.

Y no simplemente poner más goma o caucho.

12. La jerarquía preventiva de IRATA para evitar daños en las cuerdas

Existe una tendencia muy habitual en el mundo de los trabajos en altura: detectar una arista, colocar un protector y dar el problema por solucionado. Sin embargo, la realidad es bastante más compleja.

El propio Manual de Formación IRATA recuerda que los protectores de cuerda no eliminan completamente la abrasión y pueden desplazarse durante el trabajo, motivo por el cual deben considerarse una medida de último recurso cuando el roce no pueda evitarse. Por ello, la protección de las cuerdas debe abordarse siguiendo una auténtica jerarquía preventiva.

12.1. Eliminar los roces

La primera pregunta que debemos hacernos es:

¿Puedo evitar completamente que la cuerda contacte con la arista?

Siempre que sea posible, debemos replantear la instalación para eliminar el punto de contacto mediante:

• Modificación del recorrido de la cuerda.
• Cambio del emplazamiento de los anclajes.
• Instalación de desviadores.
• Uso de estructuras auxiliares.
• Rediseño de la maniobra.

Si eliminamos el roce, eliminamos el problema.

12.2. Reducir el contacto

Cuando no sea posible eliminar completamente el roce, el siguiente paso consiste en minimizarlo.

El objetivo es que la cuerda esté expuesta lo menos posible al punto crítico.

Podemos conseguirlo mediante:

• Reducción de los ángulos de trabajo.
• Limitación de desplazamientos innecesarios.
• Control del recorrido de la cuerda.
• Disminución de movimientos repetitivos sobre el mismo borde.
• Redistribución de cargas.

No siempre podremos trabajar sin contacto, pero casi siempre podremos trabajar con menos contacto.

12.3. Proteger las cuerdas

Solo cuando el contacto resulte inevitable debemos recurrir a los protectores de cuerda.

Y aquí conviene recordar algo importante:

El protector no es la solución principal; es una barrera adicional dentro de una estrategia preventiva mucho más amplia.

La elección del protector deberá ser compatible con:

• La agresividad de la arista.
• El tipo de maniobra.
• La existencia o no de movimiento de la cuerda.
• El número de cuerdas a proteger.
• Las cargas previstas.

12.4. Supervisar la instalación

Una vez instalada la protección, el trabajo no termina.

Durante la operación debemos verificar periódicamente que:

• El protector permanece en su posición.
• No se ha desplazado.
• Sigue cubriendo la zona crítica.
• No presenta deterioros.
• La cuerda mantiene el recorrido previsto.

Un protector desplazado deja de cumplir su función.

12.5. Inspeccionar finalmente la cuerda

Terminada la maniobra, la cuerda debe someterse a una inspección completa.

Debemos buscar:

• Deshilachados.
• Cortes.
• Quemaduras.
• Endurecimientos localizados.
• Zonas aplastadas.
• Deslizamientos alma-funda.
• Cualquier otra anomalía que pueda comprometer su seguridad.

Porque algunos daños no se detectan durante el trabajo, sino precisamente cuando éste ha terminado.

12.6. La verdadera lección

Si tuviera que resumir esta jerarquía en una sola frase, sería la siguiente:

Como buenos prevencionistas, primero debemos intentar eliminar el roce; si no es posible, reducir el contacto; solo entonces proteger la cuerda; posteriormente supervisar que la protección sigue siendo eficaz y, finalmente, inspeccionar el estado de la cuerda antes de volver a utilizarla.

Esa es, probablemente, la diferencia entre limitarse a colocar un protector y gestionar realmente el riesgo asociado al deterioro de las cuerdas.
